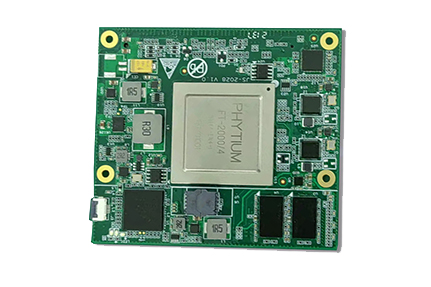

飛騰FT2000/4 NANO模塊是一款基于飛騰FT2000/4處理器設計的全國產主板模塊，功耗低、安全性高。該模塊采用COME連接器，連接器采用插入式接觸，采用螺釘加固安裝，高抗震動、抗擊性，模塊通過底板引出豐富的外圍接口。該模塊尺寸為84mm x 75mm，板載配置DDR4 4GB內存顆粒。COME連接器上分別引出了2組 PCIe X8, 2組PCIe X4，2組 PCIe X1，支持 2 路 10/100/1000M 自適應網絡，4 路 TTL 串口，4 路 GPI，4 路 GPO。
特點
國產飛騰FT-2000/4 四核處理器，主頻2.2GHz
4GB DDR4 表貼內存
高安全、高可靠性
全國產化
序號 | 項目 | 內容 |
1 | 符合規格 | COM Express? Mini |
2 | 尺寸大小 | 84mm×75mm x 8mm（長 X寬 X高） |
3 | CPU | FT-2000/4，四核@2.2GHz |
4 | 內存 | 板載 4GB內存顆粒 |
5 | 網絡 | 板載 2 路 10/100/1000M 自適應網絡信號 |
6 | 風扇控制 | 預留風扇控制和測速接口 |
7 | PCIe 接口支持 | 2組 PCIe X8 2組 PCIe X4 |
8 | 串口 | 3路 TTL串口，含1路系統調試，2路通信口 |
9 | GPIO | 4路 GPI 4路 GPO |
10 | LED | 1個電源指示燈信號 1個系統故障燈信號 |
11 | 看門狗 | 1路看門狗 |
12 | 電源 | 12VDC |
13 | 功耗 | 典型功耗≤10W |
14 | 工作溫度 | -40℃～+85℃ |
15 | 存儲溫度 | -55℃～+125℃ |

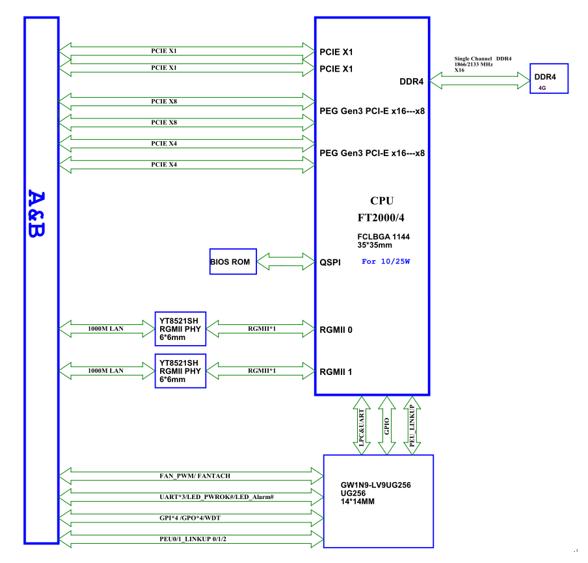

主控器系統結構框圖
